石英材料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
石英材料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998

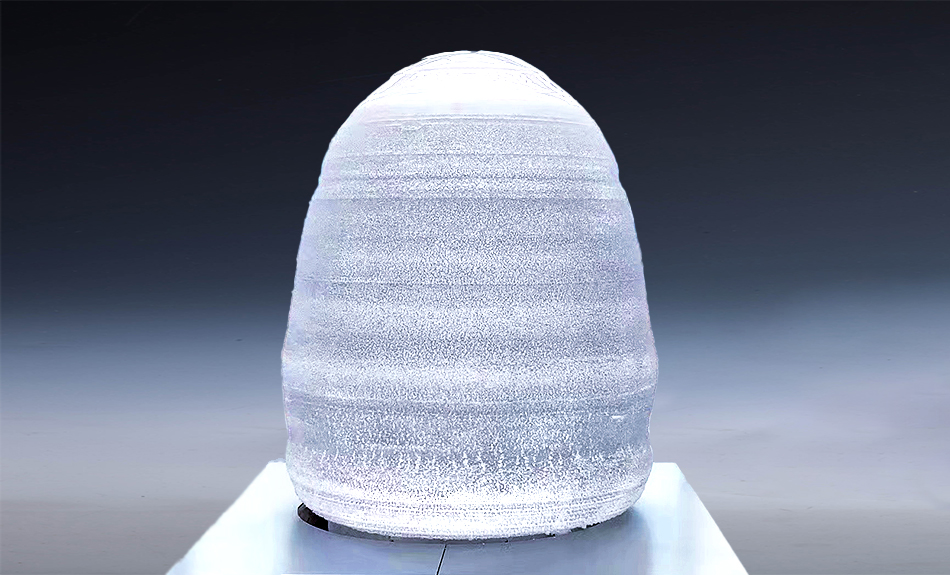

材料简介
Introduction
以高纯度SiCl4为原料，
采用氢氧焰熔制而成，产品无气泡，具有良好的光学性能。广泛应用于高端光学领域。
The synthetic quartz, melted by hydrogen and oxygen flame with high purity SiCl4, has the excellent optical properties and no bubble.It is widely used for advanced optics industry.
光学特性
Optical property
型号
F-HUV1
F-HUV2
F-HUV3
F-HUV4
F-HUV5
F-HUV6
F-HUV7
条纹
*1
1D
1D
1D
1D
1D
1D
无要求
光学均匀性
*2
＜0.5
＜1
＜2
＜3
＜5
无要求
无要求
应力
(双折射)
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
≤10
nm/cm
无要求
荧光性
*3
无
无
无
无
无
无
无
使用波长
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
190-2100
nm
气泡
*4
0级
0级
0级
0级
0级
0级
0级
OH含量
900-1300
ppm
*1 使用条纹仪测定：
1D:1个方向无条纹。 3D:3个方向五个条纹。
*2 光学均匀性δn（×10-6）（PV） （在有效使用口径）
*3 荧光用汞灯在245nm检查
*4 气泡依据ISO10110标准

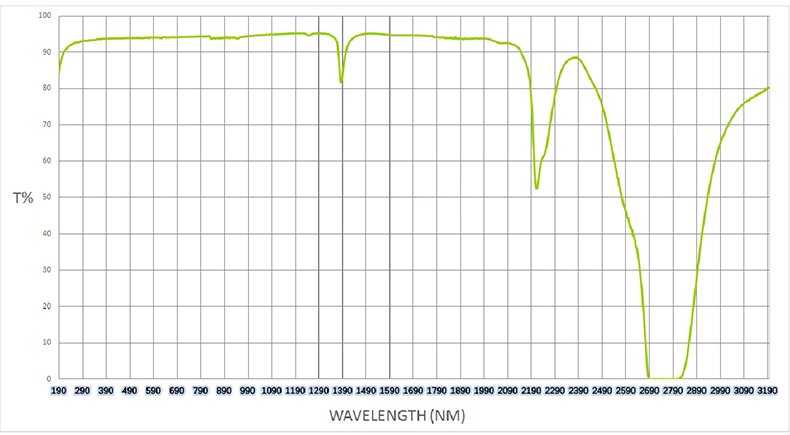

透过率曲线
Transmittance Curve
检测设备：紫外、可见、近红外分光光度计
样品厚度：10mm

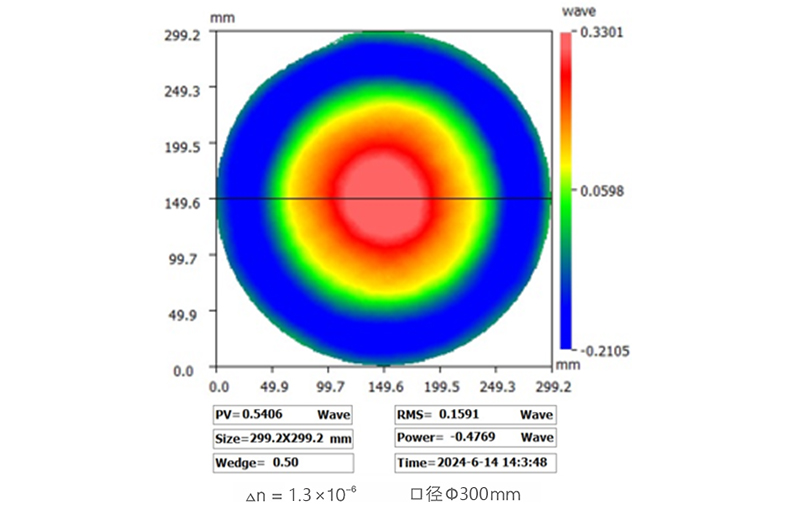

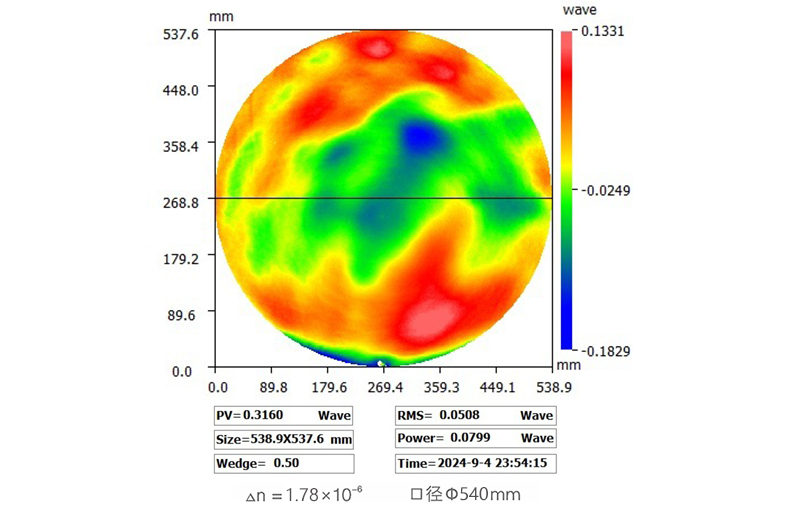

光学均匀性图谱
Optical Homogeneity Spectrum
光学参数
Optical Parameter
n1530
n1064
nt
ns
n708
n691
n672
nc
nc’
nHe-Ne
n623
nD
nd
n577
ne
n492
nF
nF’
ng
nh
ni
n334
n313
n289
n270
n254
n248
n229
n215
n194
n185
λ（μm）
1.53000
1.06400
1.01398
0.85211
0.7082
0.69075
0.67164
0.65627
0.64385
0.63299
0.62344
0.58929
0.58773
0.57696
0.54623
0.49161
0.48613
0.47999
0.43596
0.40477
0.36512
0.33415
0.31266
0.28936
0.26988
0.25373
0.24800
0.22887
0.21451
0.19423
0.18495
折射率
1.44426
1.44964
1.45024
1.45246
1.45514
1.45554
1.45600
1.45678
1.45642
1.45701
1.45733
1.45841
1.45846
1.45886
1.46007
1.46282
1.46312
1.46353
1.46669
1.46962
1.47455
1.47979
1.48450
1.49105
1.49812
1.50554
1.50846
1.52121
1.53378
1.55896
1.57511
25℃, 1013hPa干燥的氮气中相关测量值计算得到
折射率误差范围：±2.0·10-5
光学性能
Optical Properties
折射率
nd
ne
1.45849
1.46011
阿贝数
vd
ve
67.72
67.58
色散
n d - nC
n f ' - nC'
0.00677
0.00681
典型的微量元素杂质含量
微量元素
AI
Na
Ca
K
Fe
Ti
Cu
Cr
Mn
光学级
≤0.05
≤0.02
≤0.02
≤0.01
≤0.005
≤0.01
≤0.005
≤0.005
≤0.005
部分色散
n C - n t
n C - n A'
n d - n C
n e - n C
n g - n d
n g - n F
n h - n g
n i - n g
n C '- n t
n e - n C '
n F '- n e
n i - n F
0.00613
0.00248
0.00209
0.00371
0.00824
0.00356
0.00293
0.00785
0.00647
0.00337
0.00344
0.01104
部分色散比率
θ C.t
θ C.A'
θ d.C
θ e.C
θ g.d
θ g.F
θ h.g
θ i.g
θ 'C.t'
θ 'e.C'
θ 'F.e'
θ 'i.F'
0.9056
0.3665
0.3093
0.5480
1.2167
0.5260
0.4323
1.1600
0.9499
0.4952
0.5046
1.6209
折射率 色散公式
n2 -1=A1 λ2 /（λ2 -B12 ）+A2 λ2 /（λ2 -B22 ）=A3 λ2 /（λ2 -B32 ）
折射率 色散公式因子
A 1
0.6961852
B 1
0.0685886
A 2
0.4079779
B 2
0.1162043
A 3
0.8974798
B 3
9.8961609
各种折射率温度系数
温度范围
（℃）
绝对dn/dT（x10 -6 /K）
e
g
h
i
(546.1nm)
(435.8nm)
(404.7nm)
(360.0nm)
-40~-20
7.8
8.2
8.4
8.7
-20~0
8.2
8.6
8.9
9.2
0~20
8.7
9.1
9.4
9.7
20~40
9.1
9.5
9.8
10.2
40~60
9.5
9.9
10.2
10.6
60~80
9.8
10.3
10.5
10.9
各种折射率温度系数
温度范围
（℃）
绝对dn/dT（x10 -6 /K）
e
g
h
i
(546.1nm)
(435.8nm)
(404.7nm)
(360.0nm)
-40~-20
9.8
10.2
10.5
10.8
-20~0
9.9
10.4
10.7
11.0
0~20
10.1
10.6
10.9
11.2
20~40
10.6
10.8
11.1
11.5
40~60
10.6
11.1
11.4
11.7
60~80
10.8
11.3
11.6
12.0
物理性能
Physical Property
力学性能
密度（g/cm³）
杨氏模量（GPa）
剪切模量（GPa）
泊松比
抗弯强度（MPa）
抗压强度（MPa）
抗拉强度（MPa）
抗扭强度（MPa）
莫氏硬度
2.2
71
31
0.15
89
0.92
49
29
5-6
电学性能
介电常数
介电损耗角φ（°）（21℃/1MHZ）
tanδ（δ=90°- φ）（21℃/1MHZ）
电阻率（Ω.cm） (20℃)
4.0
89.93
1.2×10﹣³
＞1×10 3
热学性能
应变点（℃）
退火点（℃）
软化点（℃）
热导率（W ./m k）（20℃）
比热 (J/kg.k)
热扩散率( x10 -7 /k)
热膨胀系数( x10 -7 /k) α ： 25℃ ~ 100 ℃
热膨胀系数( x10 -7 /k) α ： 25℃ ~ 200 ℃
920
1060
1585
1.33
790
8.17
5.7
6.4
合成石英 咨询 ：18272229653
关注爱体育·（中国）手机网页版企业微信
